久しぶりの電子工作である

　　　モノは　AUDIOセレクター

前回のブログで書いた　真空管アンプ　と　

従来から持っている　トランジスタアンプ　を切り替えて

1つのスピーカーで　２つの　音を楽しむため

    真空管アンプ　と　トランジスタアンプ　を瞬時切り替えしたい

　   切り替えるたびに　スピーカーケーブル数箇所の配線替えは　いやだからねえ

その前に　

わたしの電子工作の原点を振り返りたい

私の電子工作は　小学校４年生ころから始まっている

お金持ちの　叔父が買ってくれた　

電子ブロック　というおもちゃにハマった

当時としては　先進的画期的なおもちゃで

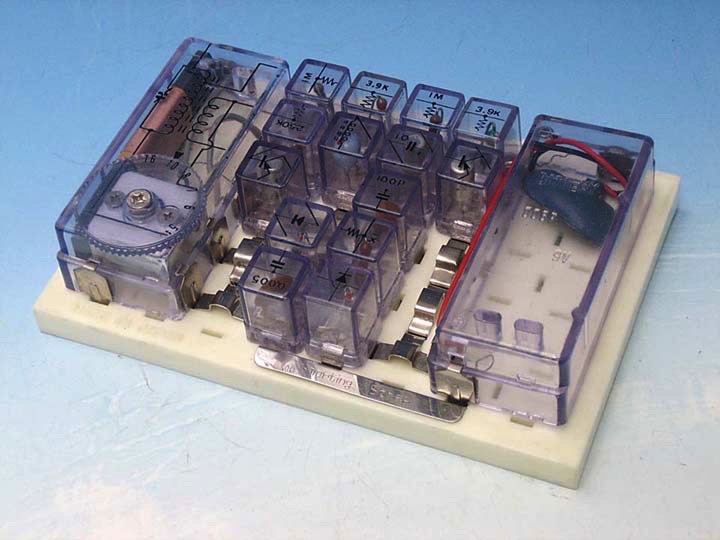

電子部品が透明なレゴブロックになっていて、ボードの上で

様々な電子回路を　組み立てることができた　

トランジスタラジオの制作

手元から音が出る魔法のような出来事に興奮したものだ

先進的なすごいおもちゃを開発していた会社はどこだったのだろう？

かすかな記憶を頼りにChatGPTで調べた

見つけた！懐かしい

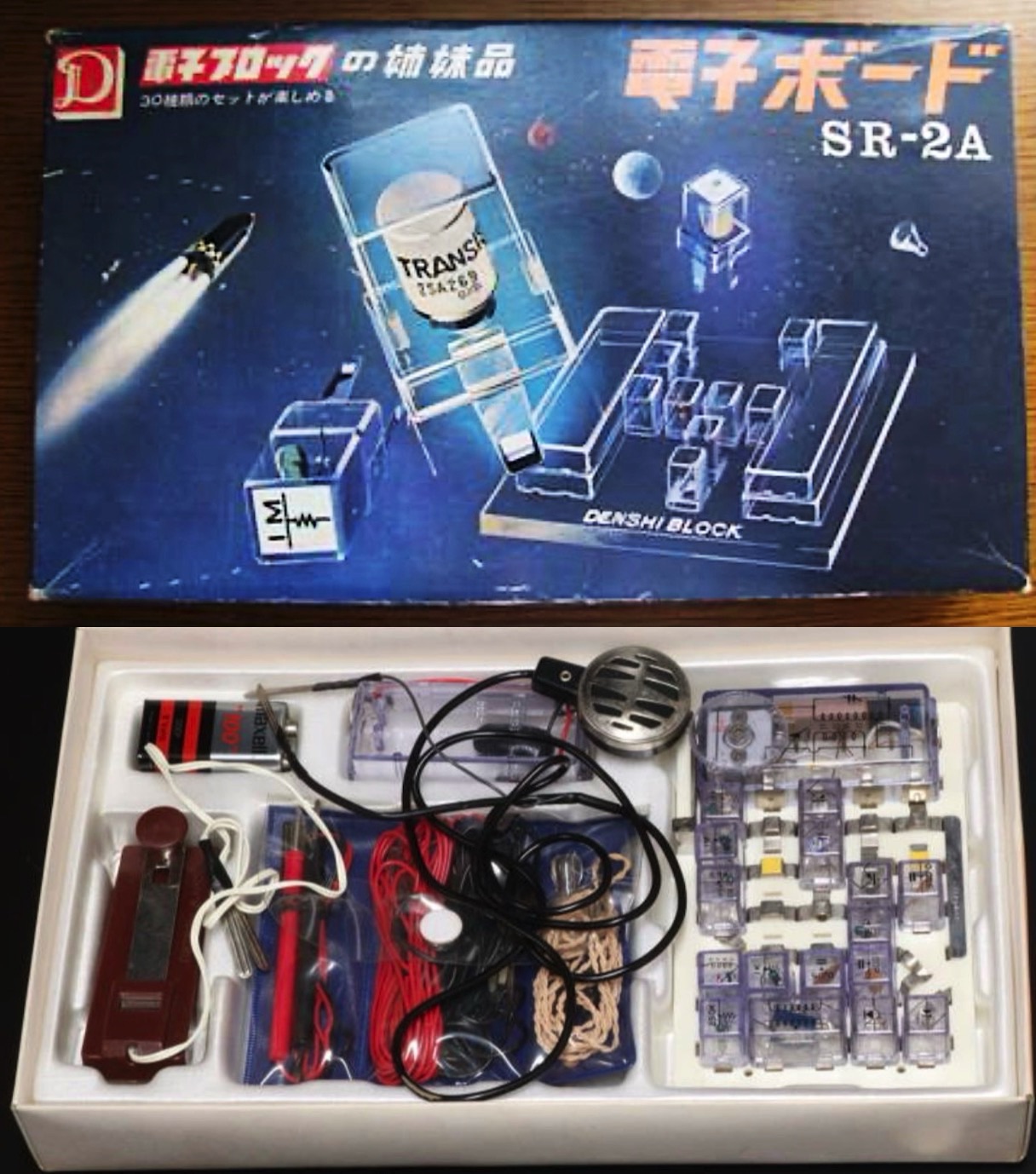

「電子ブロック機器製造会社:   電子ボード　SR-2A（1968年発売）」　

当時の大学初任給は3万円の時代、このおもちゃは3000円くらい、

うちの家庭では買えないものだった

これをプレゼントしてくれた叔父

幼稚園から中高大まで抱えるマンモス校の経営者だった

　何事もスケールの違う叔父だった

　50年も前に、日本初、フランスのニースカーニバルに、

　女子バトントワリング隊を引き連れ、定期的連続参加するような人だった

　フランスの高等学校との姉妹校締結、毎年、両校生徒を交換留学

　フランス留学生数名を自宅のお屋敷にホームステイで受け入れていた

それは何十年も継続された

　後年、フランス政府から、最高位の勲章＝コマンドールを授与される

ビートたけしの勲章と同格と知って、叔父の偉大さを理解した（笑）

叔父には感謝ばかりだ

　私の今の仕事＝　レゴブロック的 MBD は、これが原点と言えるだろう

この高度なおもちゃは　機能の要素モデルだった

子供でも簡単にいろんな電子回路を作ることできた

ラジオ数種、マイクアンプ、ワイヤレスマイク、低周波発振器 、

風呂ブザー、明るくなると鳴る目覚まし、、、

これが進んで、電子工作の専門誌を読むようになり、町の電子部品屋さんに通うようになった、

　二酸化鉄でエッチングして、基盤を作り、ハンダゴテも使えるようになって行った、

小学校の修学旅行では、FMワイヤレス通信システム＝盗聴システム

を自作して持ち込み、スパイ大作戦で遊んだ

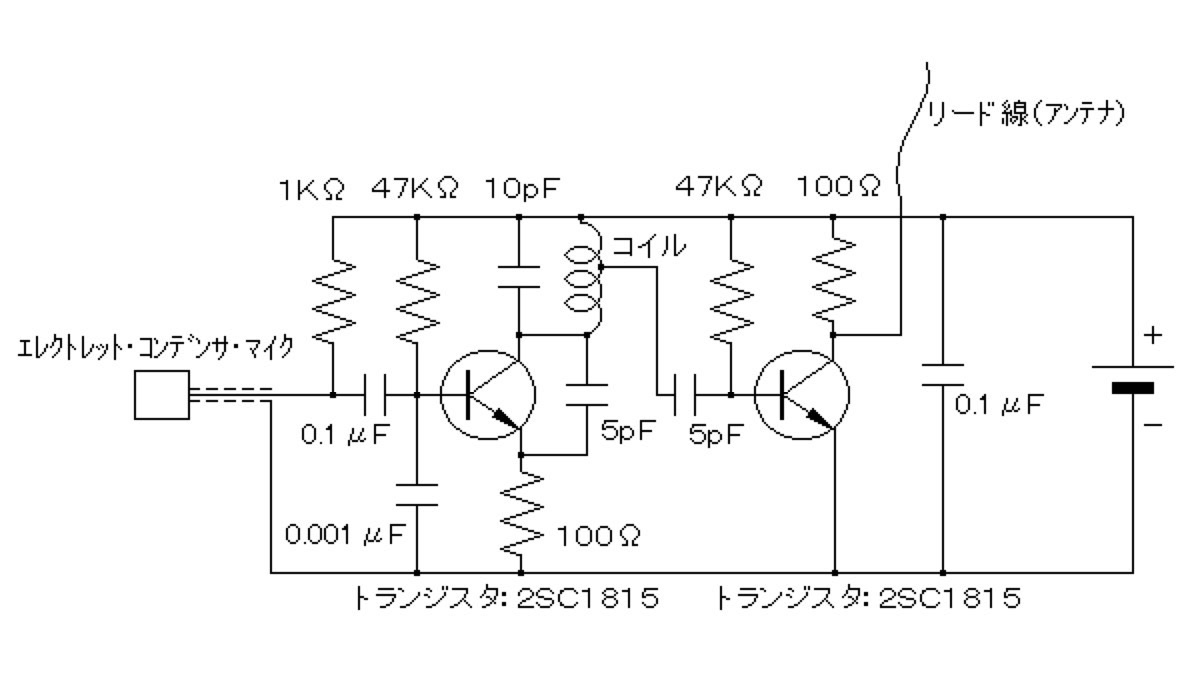

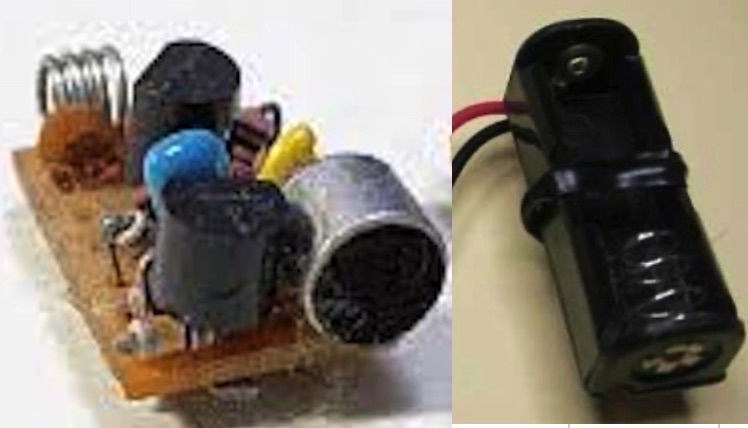

（本物は残っていないので、写真も回路図も　ネットでさがしたイメージ）

しかし教師による突然の荷物検査で、受信機のFMラジオが没収され、

こっぴどく叱られたが、マイク＋送信機側は、教師に発見されていない、

なぜならば、送信機側回路は、

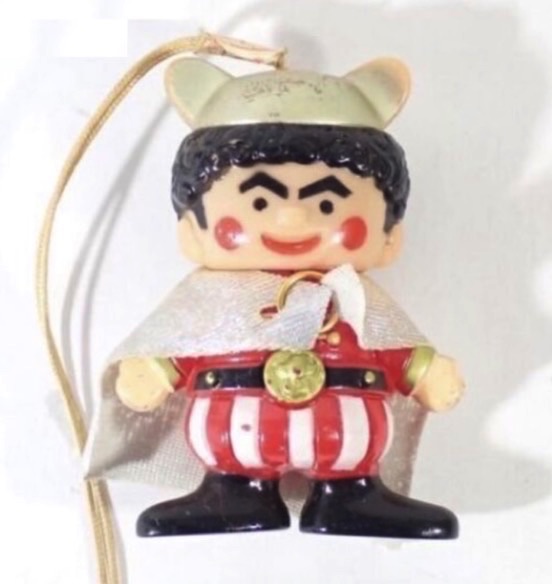

　小さなソフトビニール人形　の体内に隠して組み込み、送信機とは見えない偽装

　　狭い体内への実装は苦労＆工夫した、高密度配線＋小型電池（単５）、、

　　ヒモをつけてキーフォルダ風に仕立てた

　　なんとそのヒモが　ビニール電線＝アンテナ　となっていた

なかなかのアイデアだった

旅館の廊下に仕掛けたスパイ大作戦は先生にバレていない

AUDIOセレクターの話に戻る

市販で満足できるものは　極めて少ない

　安いモノは　2万円くらいからあるが　明らかに　音質劣化しそうな回路構成

　市販で満足できるものは　

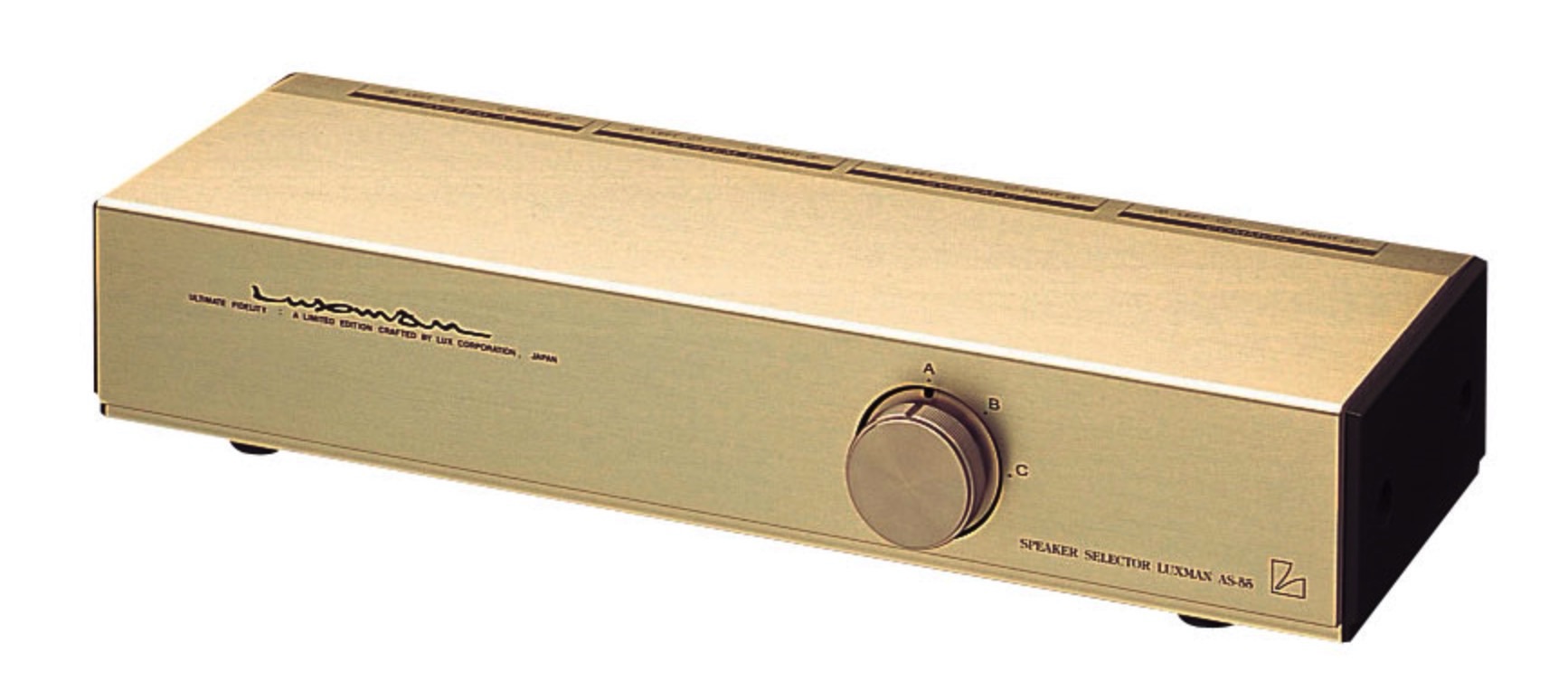

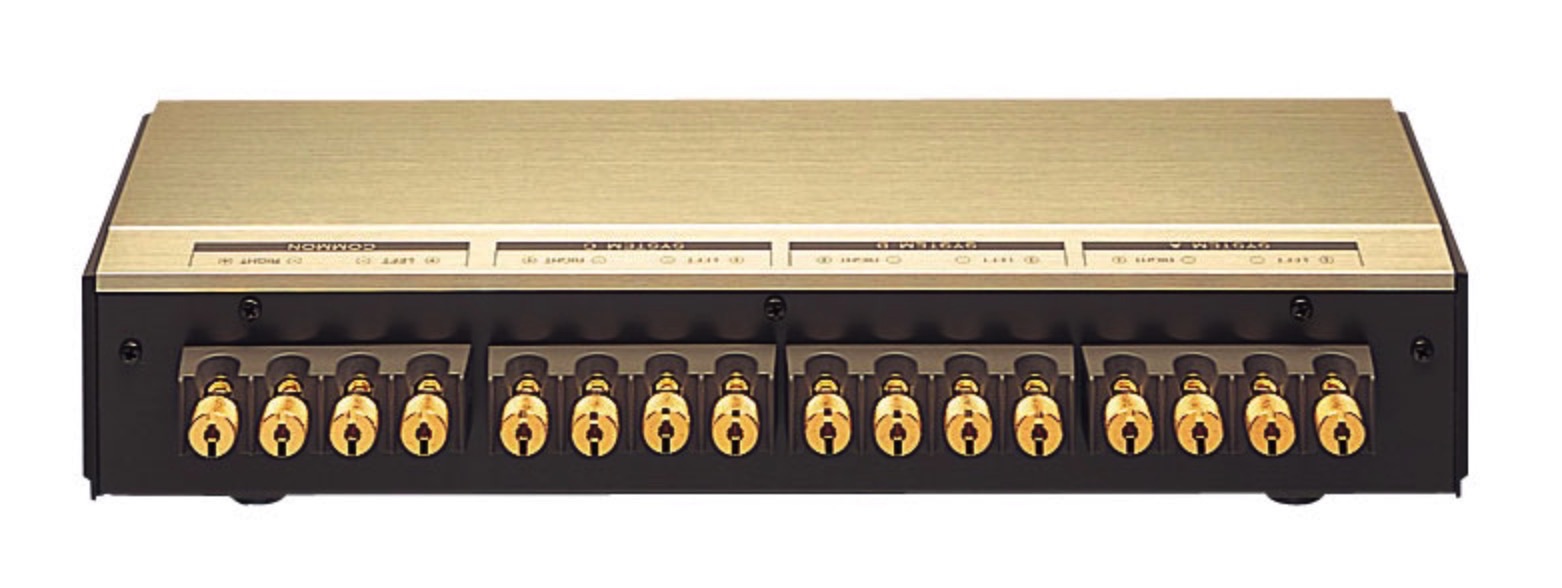

　ハイファイオーディオメーカー　LUXMAN製品　AS-55

だが６万円もする、、、、これはつらい　

だから、、、自分で作ることにした

　　　面倒くさがり屋の私が　久しぶりの電子工作をする決断

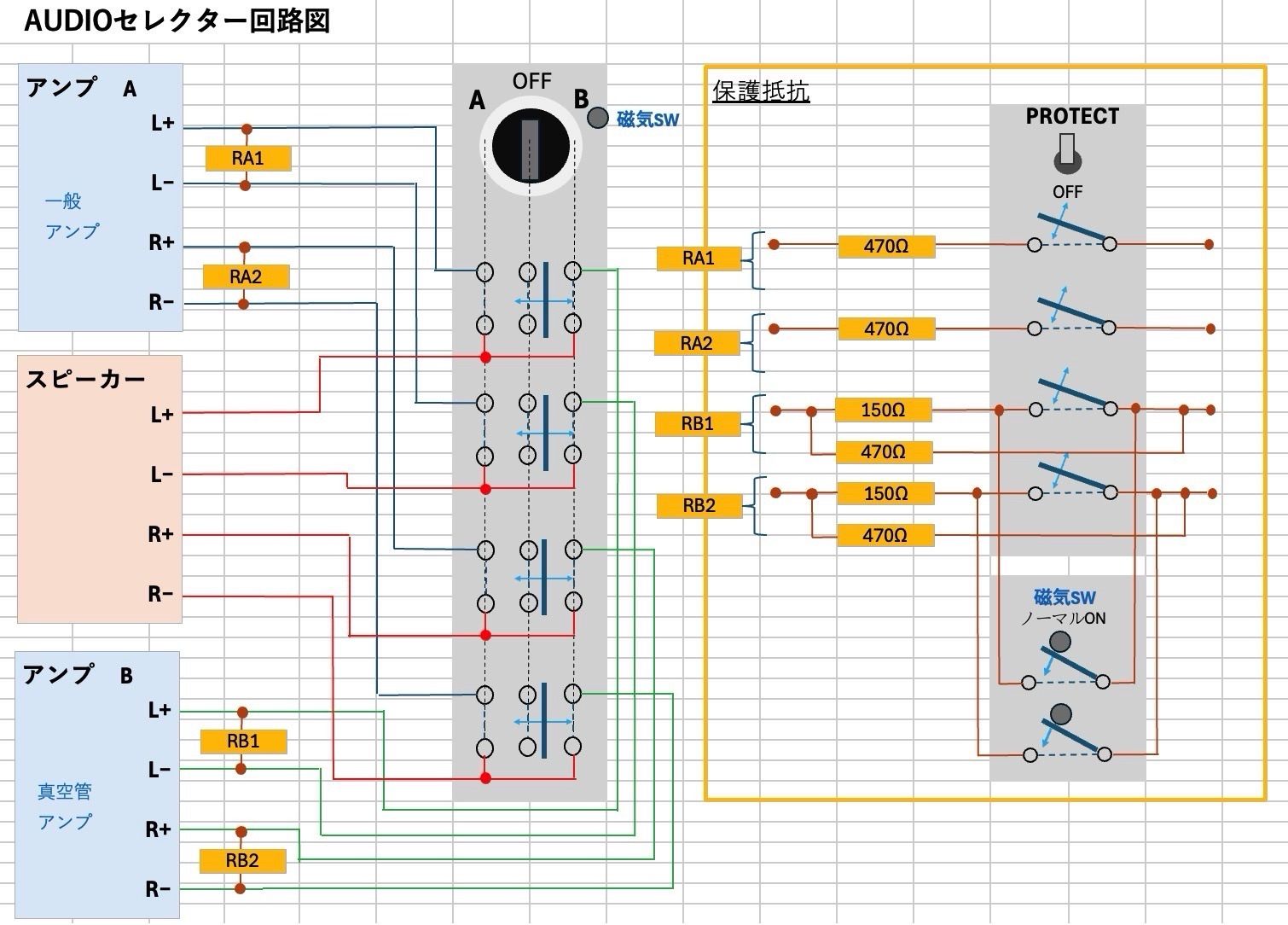

　　　回路図は、単純原理、だけど難しさは別にある

　　　　　　　　苦労しそうな重点ポイントは

　　　　　　　　・オーディオシステムの隣において美しいデザイン

　　　　　　　　　　それを支える　アルミケースの機械加工精度＠手工具

　　　　　　　　・電気接点は　高級オーディオ品質で　（スイッチは銀接点）

　　　　　　　　・内部配線は　高級オーディオ品質で　（高級スピーカーケーブル相当）

　　　　　　　　　　音質劣化するのでハンダは一切使えない、すべて圧着端子処理

　　　　　　　　　　　緩み劣化の防止処理が必要になる＠手塗り

　　　　　　　　・経年劣化対応　は２０年保証　、二重系以上の保護　

　　　　　　　　　　　自動切り替え磁気スイッチ　の位置加工精度＋位置キャリブレーション

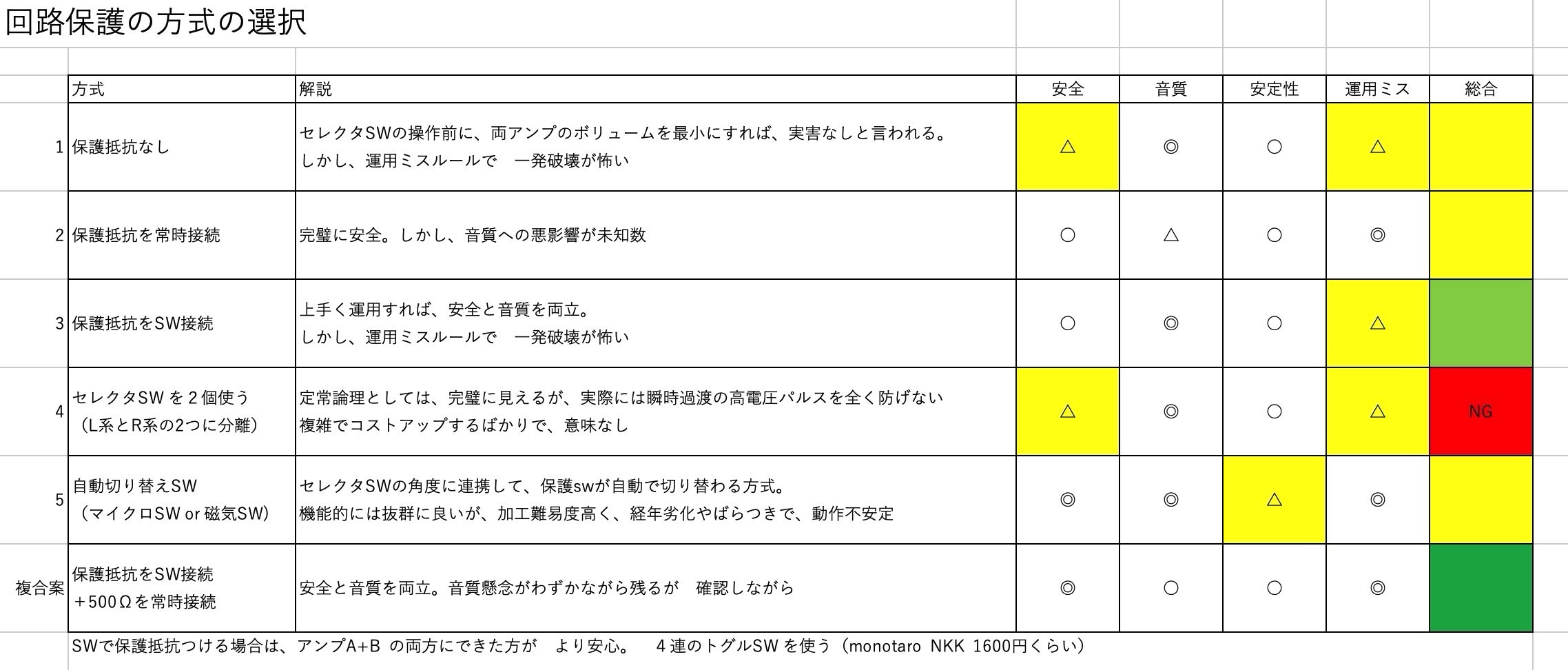

　　　　　　　　・真空管アンプ特有の　破壊故障モードを　二重系以上で保護すること

　　　　　　　　　　（トランジスタアンプと違い、

　　　　　　　　　　　アンプの電源入れたまま、スピーカーを切り離すと高電圧で破壊する）

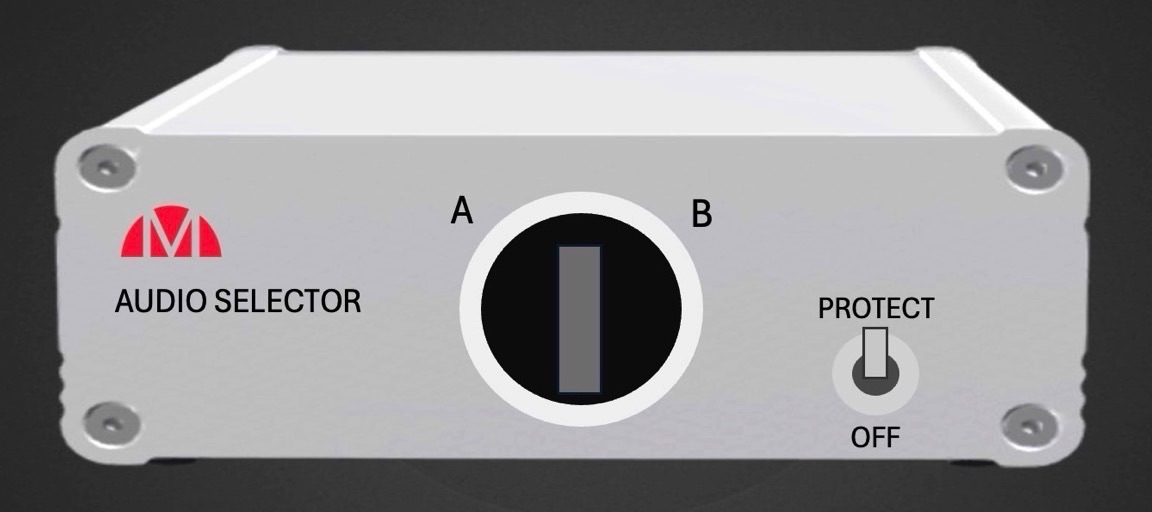

　　設計をして　レイアウトも決めて　デザインも決めて

　部品発注したから　ゾクゾク到着中

中でもなかなか手に入らないのが、

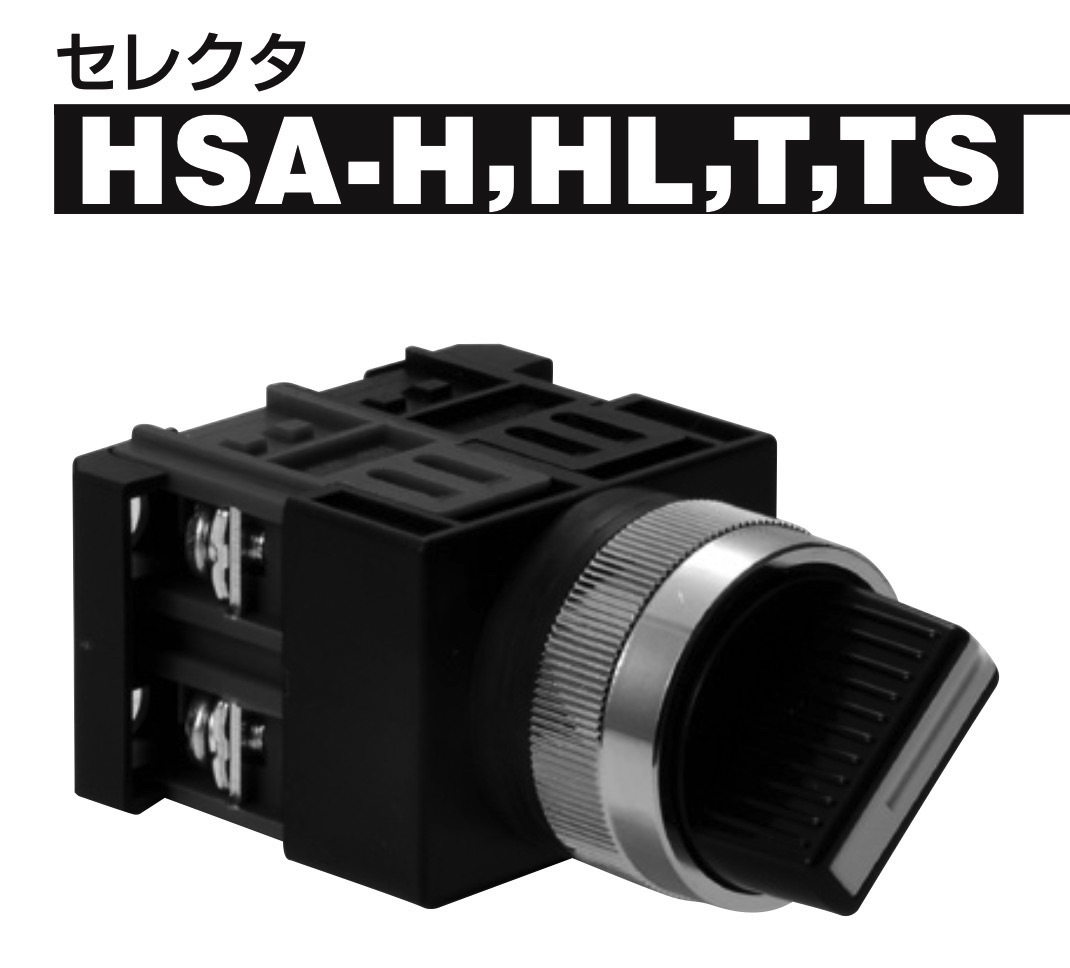

　４系統を一気に切り替える　大型セレクタスイッチ、しかも銀接点

　これは　amazon にも　monotaro にも売っていない

　受注生産品だ、2w前に発注したが、あと３wかかる

　お値段は　スイッチ１個で　4000円、送料2000円、まじか？　

ほとんど　ありえないこだわりの　クレイジーな設計だ！

　　本当に安くなったのだろうか？たぶん半額程度、でもめちゃ楽しいから問題ない

　老人は子供に帰還する、劣化進行するほどに純粋回路になる！

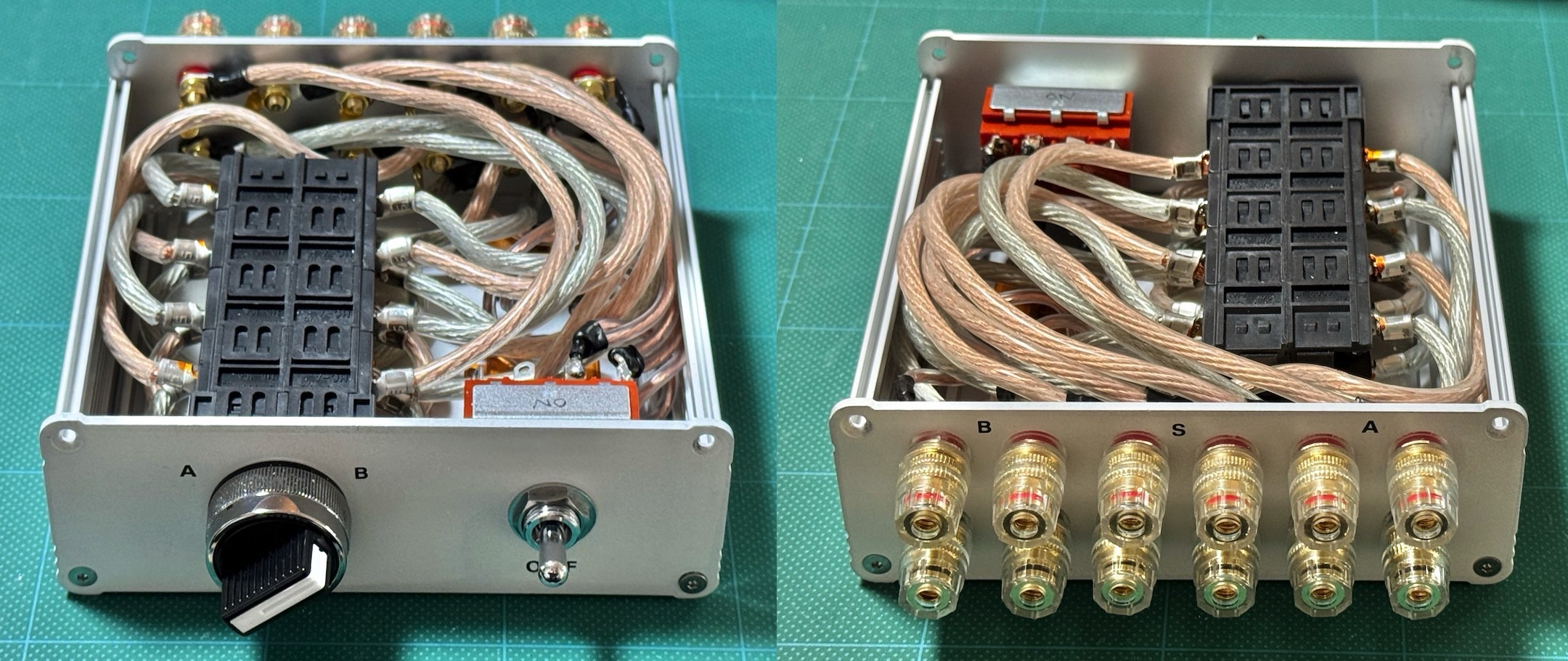

約１ヶ月後、完成超弩級太物ケーブル＠圧着端子仕上げ、はんだレス
